智能無線局放(四合一)

智能無線局放(四合一)

技術參數

概述:

環網柜、中壓柜、箱變、電纜分支箱等局部放電在線監測系統采用聲、電、溫升聯合檢測方法,即通過同時檢測開關柜的暫態對地電壓(TEV,地電波)、溫升和超聲波信號,以及配電室空間內特高頻(UHF)信號,實時監測開關柜內部原件、接頭盒各段電纜接頭溫升、放電量,放電相位,放電次數等基本局部放電參數;計算出局部放電幅值、頻次;經多次采集(一般測量50個工頻周期)后,從數據庫提取數據進行譜圖分析和數據報表以確定放電點相對位置,必要時給出報警。并可按照客戶要求,提供有關參數的統計量。能存儲測試譜圖、放電趨勢,從而及時發現被監測設備的絕緣缺陷,并為評估其絕緣水平及老化程度提供判據,為開關柜的檢修工作提供依據。

系統架構

智能無線局放在線監測系統,由智能二合一傳感器(YNPD-AT01)、空間特高頻傳感器(YNPD-UHF01)、無源無線測溫傳感器(YN-CWS8)和智能無線局放在線監測裝置(YNPD-W9000)組成,實現對配電開關柜絕緣狀態、溫升的監測和分析,用來預測潛在開關柜故障,避免重大事故發生??臻g特高頻(UHF)與局放采集裝置之間采用同軸電纜連接,智能二合一傳感器與局放采集裝置通過Lora傳輸數據,無源無線測溫傳感器與局放采集裝置通過無線傳輸溫度數據(頻段433M),局放采集裝置與后臺網關之間可通過RS485或網線通訊,支持ModBUS 通訊協議。每臺局放采集裝置配置1個空間特高頻通道,并且可根據現場實際情況擴展通道數量,局放采集裝置具備局放邊緣計算功能和數據存儲功能。

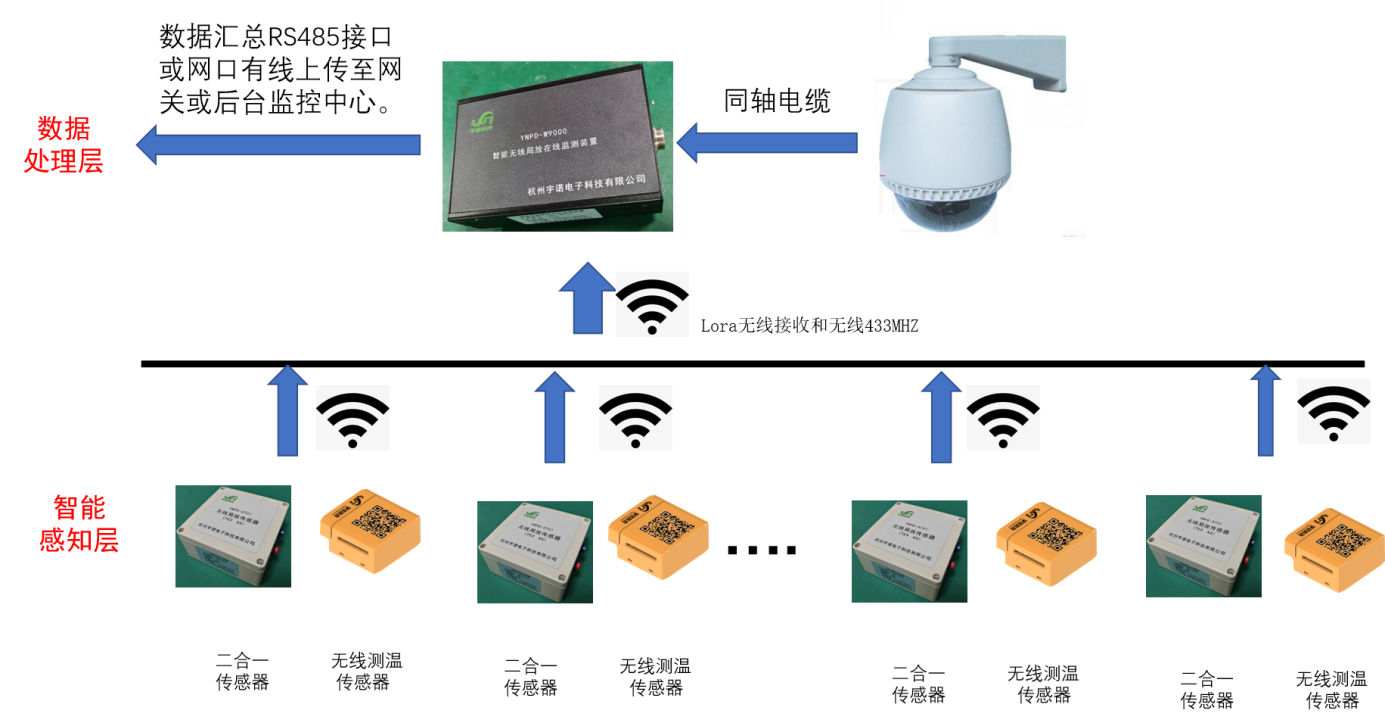

系統架構拓撲圖



產品特點

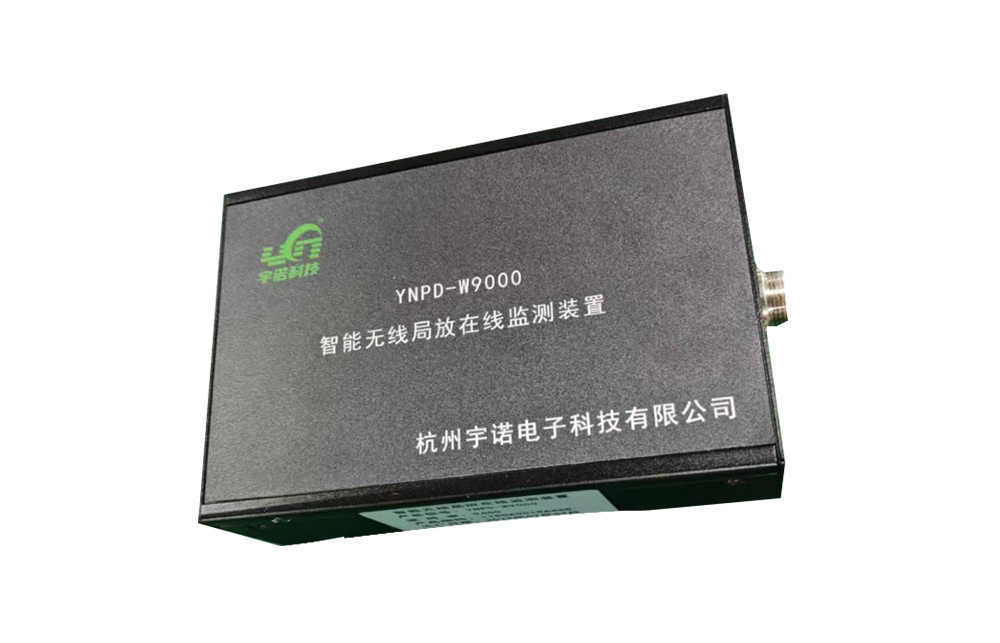

技術參數:

序號

項目

指標

1

適用范圍

10kV及以上電壓等級開關柜變電站房

2

通道數(空間特高頻)

1通道

4

功耗

9W

5

供電方式

DC12V24V

6

通訊方式

對下無線lora采集暫態地電波/超聲波信息,無線433Mhz采集開關柜溫升數據,通過同軸電纜接收空間特高頻信號;對上網口和RS485接口。

7

接頭類型

SMA

8

信號帶寬(MHz)

300~3000

9

靈敏度(pC

≥10

10

動態范圍(dB)

40dB

11

安裝位置

開關柜儀表室

12

安裝方式

導軌式安裝

13

 (mm)

180*100*50mm

14

環境參數

環境溫度

40oC~+85oC

環境濕度

≦93%

海拔高度

≦4500m

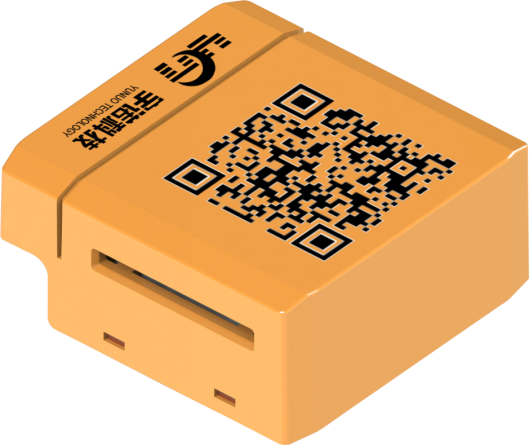

二合一無線局放傳感器(磁吸式安裝)

暫態地電波參數(TEV)

頻率范圍

3100MHz

測量范圍

060dBmV

誤差

±1dB

分辨率

1dB

線性度誤差

≤±10%

超聲波參數

諧振頻率

40kHz

測量范圍

060dBμV

誤差

±1dB

分辨率

1dB

靈敏度

40dB

線性度誤差

±20%

1-4.png技術參數

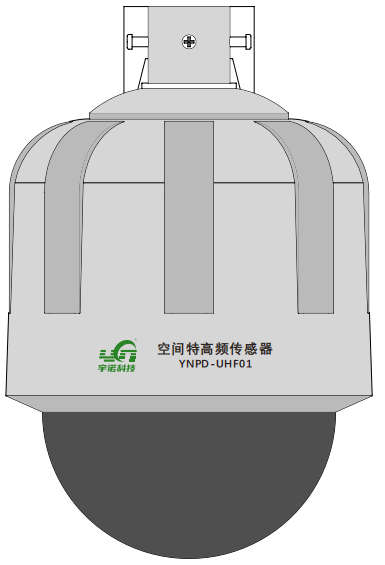

技術參數

頻率范圍

300~3000MHz

測量范圍

-80~-20dBm;

平均等效高度

≥10mm;

靈敏度

≤7V/m

工作溫度

-40~+85

工作濕度

5~93%RH

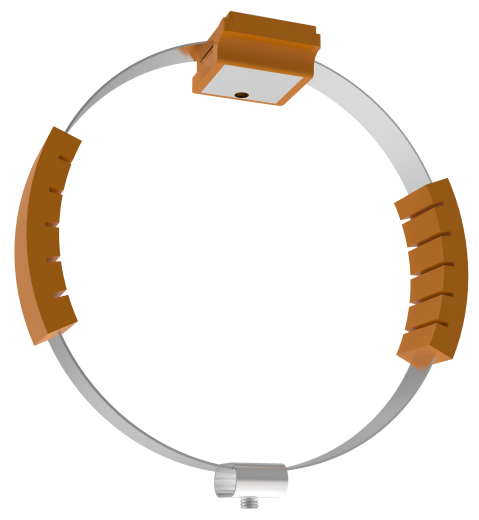

技術參數

溫度測量范圍

-25℃~125℃

溫度測量精度

±1℃

分辨率

0.1℃

取電方式

磁場感應取電

射頻標準

2.4G或433M

工作電流

最小工作電流3A
