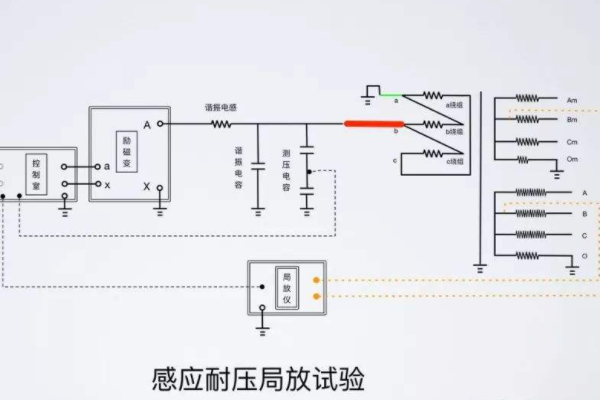

放置高壓室測量局。儀器1：局部放電聲波探測器（TEV）-對高壓室內開關柜進行普測，在設備TEV模式下記錄TEV信號的振幅和2秒內的脈沖數；在設備的超聲下，聽聽耳機中的聲音，記錄超聲信號振幅。通過對普測數據的分析，結合定位儀、在線監控系統等其他設備的測試結果，綜合反映開關柜的實際情況。

TEV使用步驟：

1.開啟關鍵

2.選擇TEV模式，按左右鍵進入連續脈沖測量模式，用設備在高壓室金屬門垂直水平檢查3點取中間值為背景值，用設備在開關柜金屬縫隙處垂直水平測量記錄。

3.進入超級選擇oltre聲波模式，插入耳機和超聲傳感器，用傳感器測試開關柜的空氣，聽是否有放電破裂的聲音。

儀器2：局部放電檢測定位器（PDL1）-通過監控放電點發出的電磁波瞬時脈沖的路徑來確定放電活動的位置。原理是比較電磁脈沖到達每個探測器所需的時間。該裝置的觸發LED燈指示先觸發哪個通道，然后表示哪個探測器靠近放電點的電氣距離。

PDL1的使用步驟：

對應連將兩個探頭按下顏色，開機。

2.根據Du±2選擇雙探頭模式，將探頭插入校準信號源，按下主機或探頭上的AUTO鍵。如果主機顯示(35±2)DB，脈沖指示燈顯示左指示燈亮，檢查完成。

按AUTO鍵測量背景值。

在開關柜上按下U探頭貼

五、板若疑有局放信號，兩個探頭貼位，不斷移動，直到脈先后指示燈同時亮起，信號源在探頭中間。

儀器三:局部放電在線監控儀(PDM03)當高壓室內有多個放電源，外界干擾嚴重時，需要使用在線監控設備進行更好的判斷。

PDM03的使用步驟：

1.啟動并按下Selftset，自檢顯示Nochanelsareconected，用測試電纜連接各通道和測試源。如果顯示(31±3)dB，則表示各通道良好。

2.主機和傳感器用電纜連接，1.2.11.12為天線，測試點4角放置，其余8個接傳感器貼在開關柜上，按CheckProbes檢查各通道是否連接良好。

3.按下Set-up，顯示當前存儲信息、時間信息、循環測試時間、Y修改、N不修改、LocationMode、Alarmlevel默認值。

4.設置完成后，儀器開始運行。

5.DisplayData可以顯示上一個測試周期的測試值。

六、退出Exit后，換存儲卡按ChangCard。

測試過程：首先，使用TEV進行普查。如果發現局部信號，則使用PDL1進行定位。如果定位干擾較大，則使用在線監控設備進行測試。

1.選擇測試模式。

UltraTEVPlus+(便攜式聲波局部放電探測器)啟動自檢后，顯示主菜單，按系統設置-TEV設置進入TEV設置菜單，將MODE設置為連續模式，保存設置。進入TEV測量模式，按左右鍵選擇連續脈沖測試模式。

2.測量背景干擾。

高壓室外的電磁波信號可能會通過高壓室的門窗輻射到高壓室，開關柜的金屬外殼上也會產生暫態對地電壓(TEV)。因此，在測試之前，有必要在高壓室的門和一些窗戶上測量背景干擾值。

3.開關柜上測試點的選擇。

開關柜上的測試點一般為6個，即柜前、中、下、柜后、中、下，見測試數據記錄表。具體測試部位應盡可能靠近開關柜上的縫隙，如散熱孔和溫度測量窗。

4.現場干擾的類型和消除方法。

局部放電現場試驗受現場干擾影響較大，識別和消除干擾尤為重要。干擾源主要有以下幾類：

(1)無線電發射機發出的信號(當距離很近，發射功率很大時)，車輛啟動時發出的噪音，200米以內高頻超高頻低功率發生器發出的信號。

(2)遙感裝置、計算機、控制器、逆變器等各種類型的電子裝置。

(3)有機械切換電流、帶電刷或其他能產生電火花的設備，如切換開關；帶繼電器和接觸器的設備，如電話、電鐘、蜂鳴器、車輛啟動系統和熒光燈。

(4)電弧焊、電弧爐、電機、發電機等。

(5)被測設備的相鄰位置或其他位置發生放電活動。

(6)測量時探測器的抖動和靜電放電。

5.排除和判斷干擾的方法主要有以下幾種:

(1)關閉干擾源(這種方法對無線電發射器、熒光燈等電子設備特別有效)。

(2)測試時間不同(對街燈和交通工具發出的干擾源有效)

(3)利用測試儀(MiniTEV)的脈沖數(2秒)來確定干擾源，當測試儀(MiniTEV)的脈沖數(2秒)大于500時，幾乎肯定是干擾信號。

(4)由于暫態對地電壓信號(TEV)信號在開關柜金屬箱上迅速衰減，其衰減值約為10dB/m。如果在開關測試過程中發現沒有明顯的最大值，可以肯定是干擾信號被測試了。
